MODULI SANITARI
Moduli sanitari robusti, funzionali e pronti all’uso, configurabili in base alle esigenze e integrabili nei sistemi modulari QCOON.
I moduli completi di WC e DOCCIA sono dotati di soletta pavimento in perline antibatteriche in polietilene: una soluzione progettuale avanzata che assicura superfici igieniche, resistenti e facili da pulire.
La natura non assorbente del materiale contrasta la formazione di muffe e la persistenza di odori, garantendo nel tempo ambienti più salubri e confortevoli.
- Perline antibatteriche in polietilene per un'igiene senza eguali
- Isolamento EI di tetto e pareti laterali
- Blocchi d’angolo pressofusi di tipo marino
- Oscuranti integrati a scomparsa nel vetro
- Struttura sovrapponibile fino a 4 livelli
IDEALE PER USO SANITARIO, WC E DOCCIA
Il modulo sanitario QCOON unisce design contemporaneo, massima funzionalità e versatilità d’impiego. È progettato per integrarsi con tutti i moduli della flotta QCOON — dagli uffici modulari alle soluzioni per spogliatoi e servizi igienici — offrendo ampia libertà di configurazione per cantieri, eventi e installazioni temporanee.
I moduli completi di WC e DOCCIA sono realizzati con soletta pavimento in perline antibatteriche in polietilene, scelti per le loro proprietà igieniche e la resistenza all’umidità. La superficie non assorbente limita naturalmente la formazione di muffe e l’assorbimento di odori, contribuendo a mantenere nel tempo elevati standard igienico-sanitari e facilità di manutenzione.
All’esterno si distingue per le linee essenziali e la finitura antracite RAL 7016, che trasmette un’immagine professionale e coerente anche negli ambienti più esigenti. All’interno, gli spazi sono progettati per offrire luminosità, comfort e praticità d’uso, anche in condizioni di utilizzo intensivo.

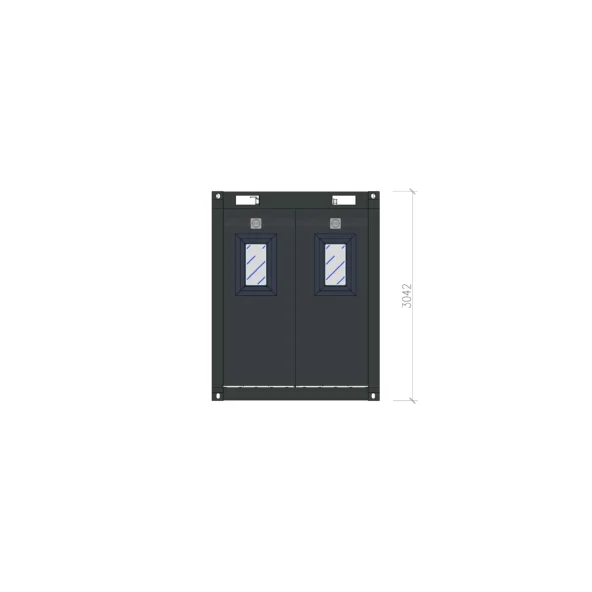

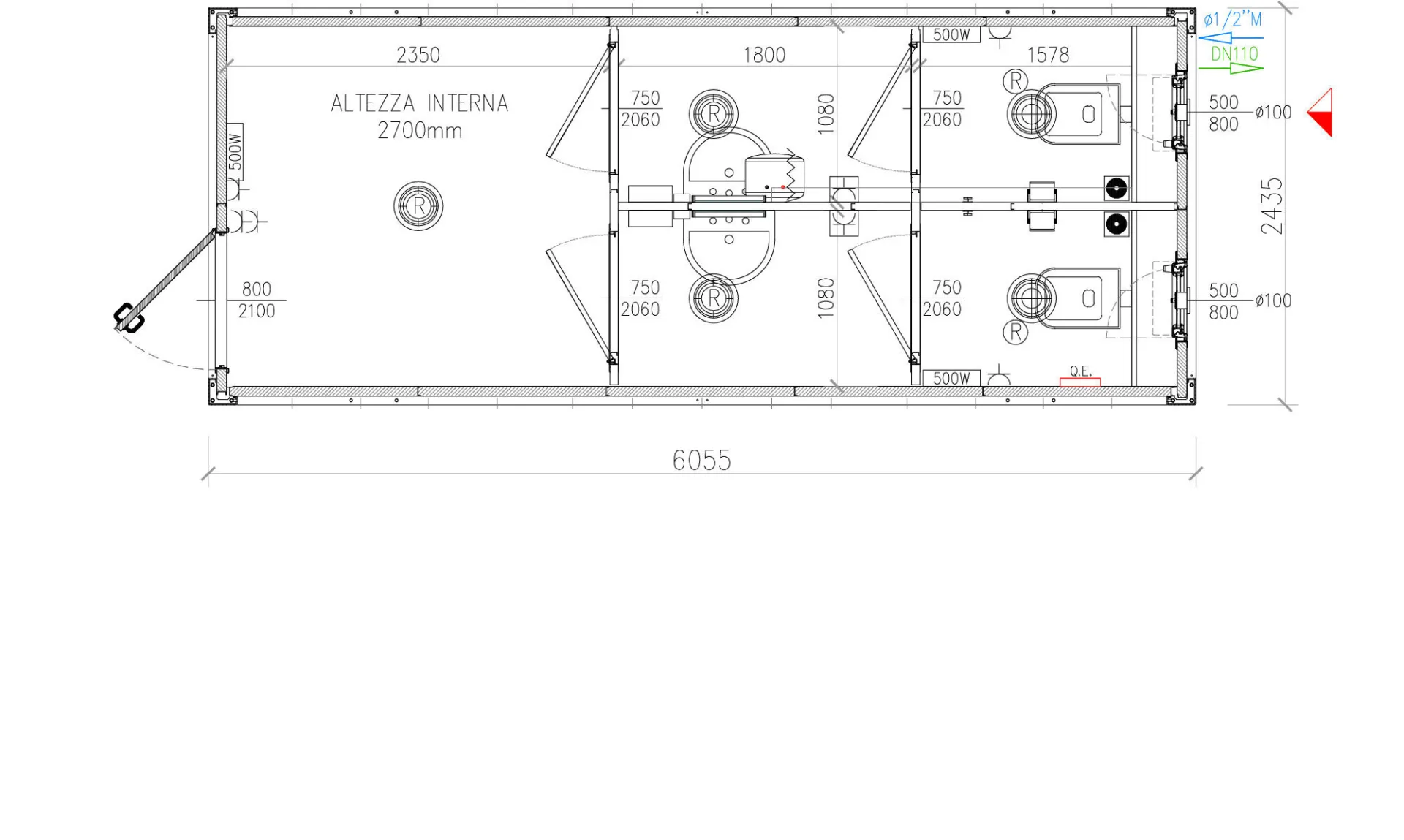

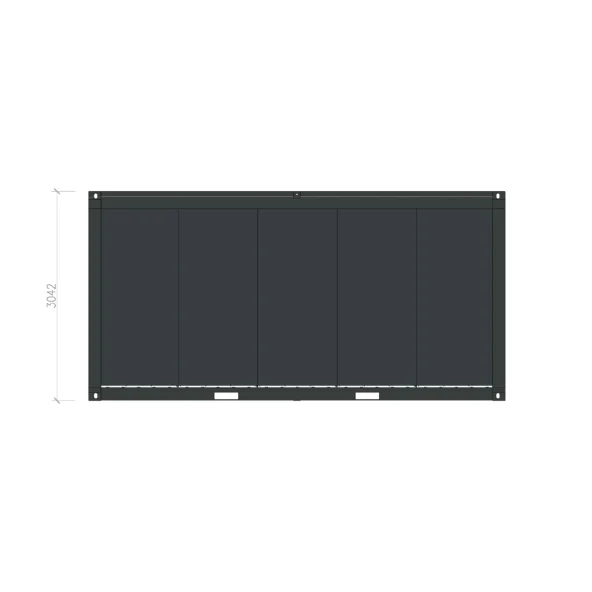

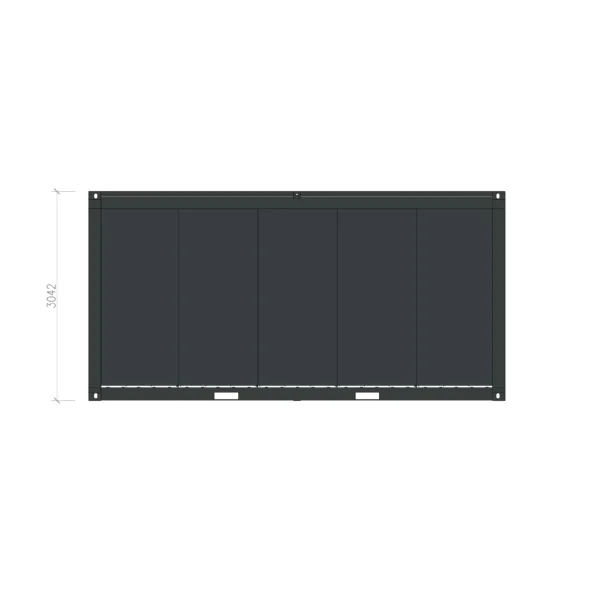

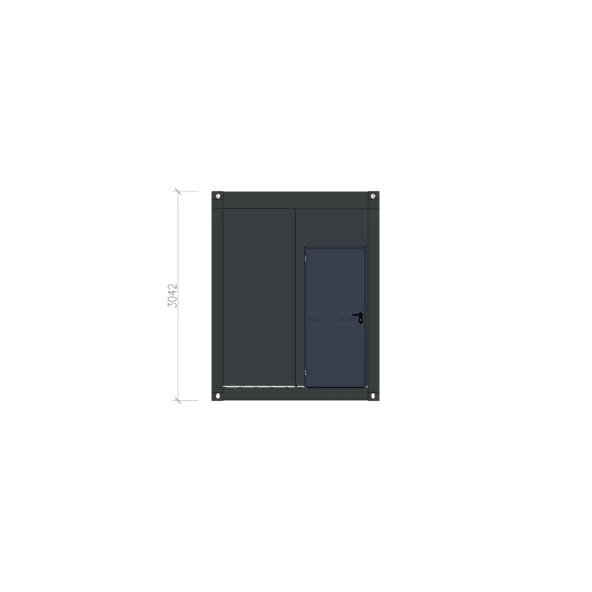

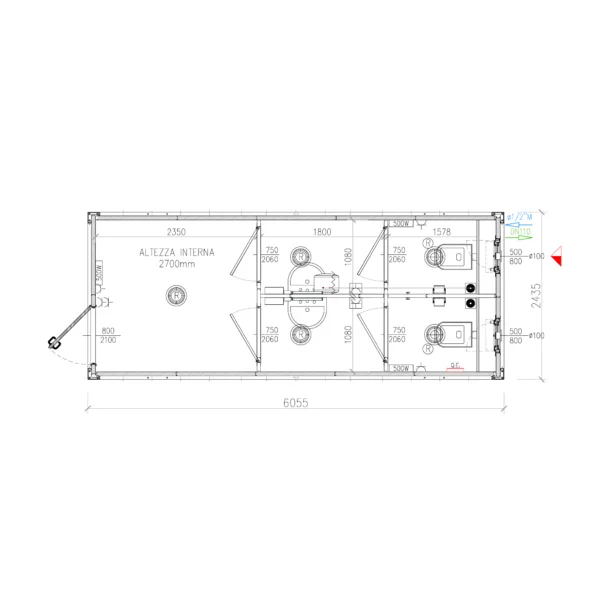

QC21 - 15mq (6x2.5m)
Il QC21 è un modulo sanitario prefabbricato con servizi separati per uomini e donne, progettato per cantieri e installazioni temporanee. È dotato di WC e lavabi moderni, con impianti integrati e facilmente accessibili per la manutenzione. La configurazione garantisce ordine, igiene e comfort anche in caso di utilizzo intensivo.
Dati Tecnici:
| Superficie: | 15 m² |
| L x P x A: | 6055 mm × 2435 mm × 3042 mm |
| Alt. Int. Netta: | 2700 mm |
| Colore Esterno: | RAL7015/RAL7016 |
| Colore Interno: | RAL9010 |
Isolamento:
| Pavimento: | 80mm Lana Minerale |
| Pannelli Esterni: | 60mm PIR (0,37 W/m2 K) EI15 |
| Gruppo Tetto: | 100mm PIR (0,22 W/m2 K) EI30 |
Sovraccarichi:
| Pavimento: | 400 kg/m² |
| Neve: | 300 kg/m² |

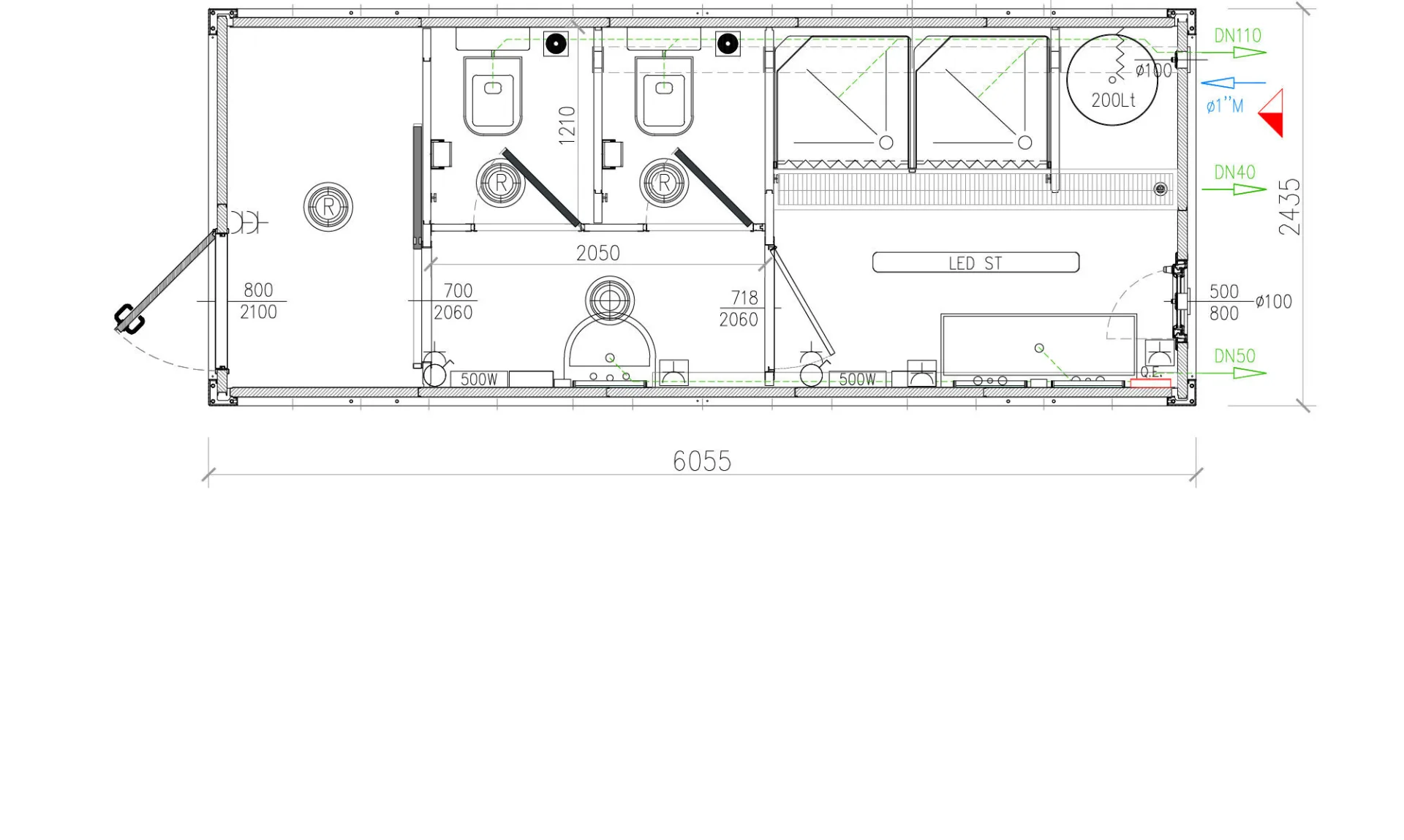

QC22 - 15mq (6x2.5m)
Il QC22 è un modulo sanitario progettato per gestire flussi elevati di utenti in cantieri, eventi e contesti temporanei. La distribuzione interna con più cabine e lavabi consente un utilizzo efficiente dello spazio. La struttura modulare permette l’integrazione con altri moduli della flotta QCOON.
Dati Tecnici:
| Superficie: | 15 m² |
| L x P x A: | 6055 mm × 2435 mm × 3042 mm |
| Alt. Int. Netta: | 2700 mm |
| Colore Esterno: | RAL7015/RAL7016 |
| Colore Interno: | RAL9010 |
Isolamento:
| Pavimento: | 80mm Lana Minerale |
| Pannelli Esterni: | 60mm PIR (0,37 W/m2 K) EI15 |
| Gruppo Tetto: | 100mm PIR (0,22 W/m2 K) EI30 |
Sovraccarichi:
| Pavimento: | 400 kg/m² |
| Neve: | 300 kg/m² |

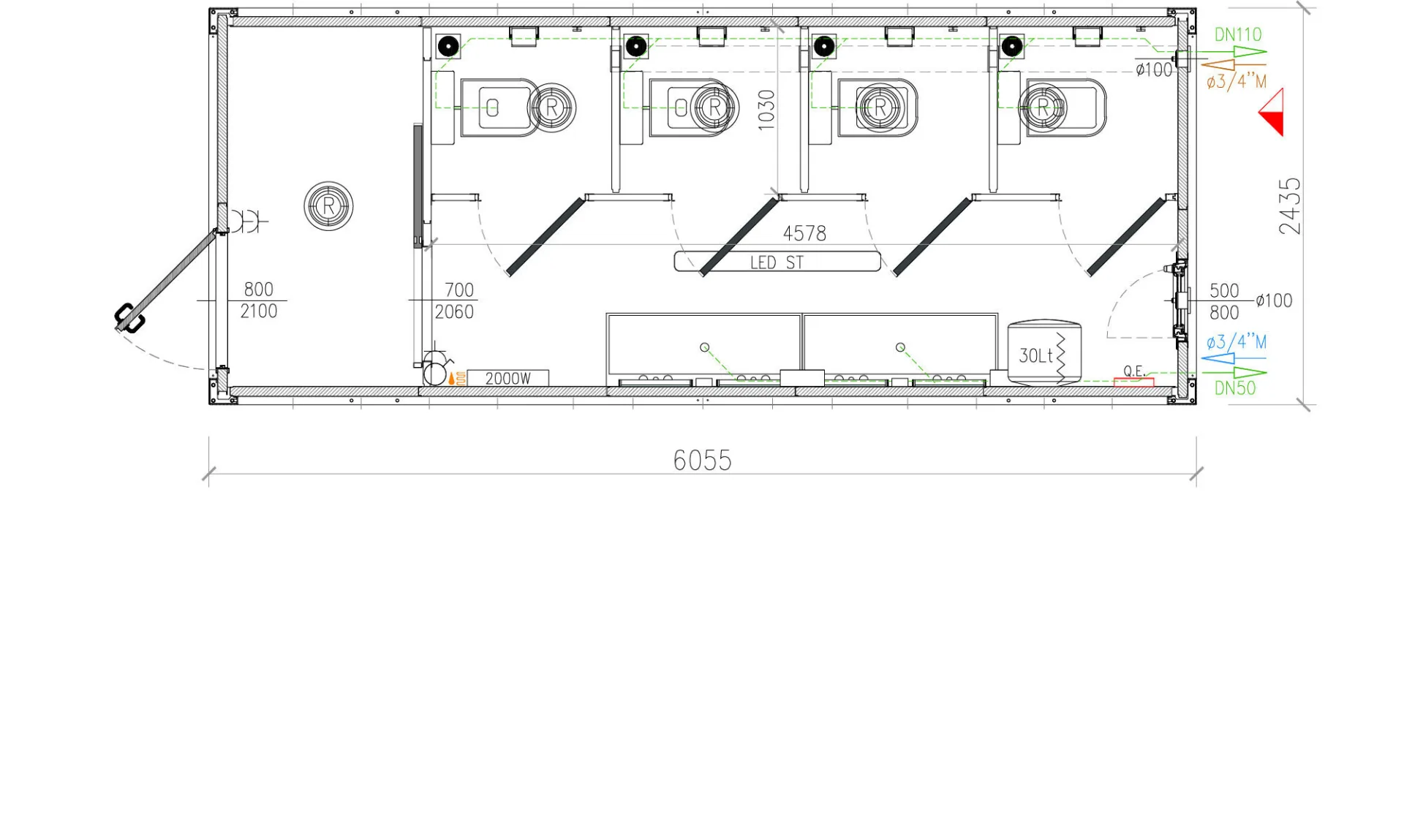

QC23 - 15mq (6x2.5m)
Il QC23 è un modulo sanitario con più cabine WC indipendenti, pensato per contesti con utilizzo intensivo come cantieri, manifestazioni o aree temporanee di servizio. La configurazione interna ottimizza i percorsi e garantisce funzionalità, robustezza e facilità di manutenzione.
Dati Tecnici:
| Superficie: | 15 m² |
| L x P x A: | 6055 mm × 2435 mm × 3042 mm |
| Alt. Int. Netta: | 2700 mm |
| Colore Esterno: | RAL7015/RAL7016 |
| Colore Interno: | RAL9010 |
Isolamento:
| Pavimento: | 80mm Lana Minerale |
| Pannelli Esterni: | 60mm PIR (0,37 W/m2 K) EI15 |
| Gruppo Tetto: | 100mm PIR (0,22 W/m2 K) EI30 |
Sovraccarichi:
| Pavimento: | 400 kg/m² |
| Neve: | 300 kg/m² |

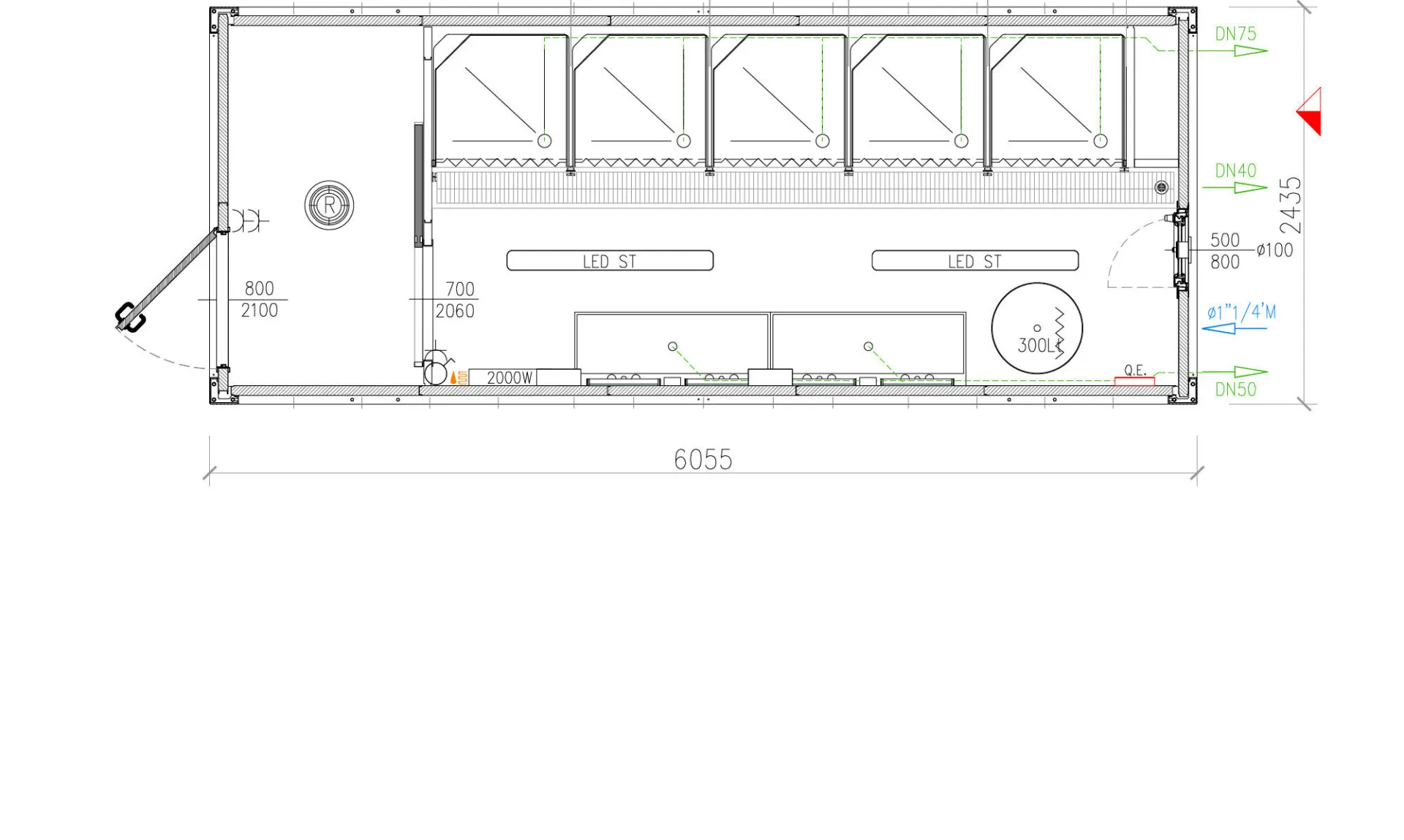

QC24 - 15mq (6x2.5m)
Il QC24 è un modulo sanitario con area lavabi e docce per un utilizzo pratico ed efficiente. È progettato per ambienti temporanei dove sono richiesti standard elevati di igiene e facilità di pulizia. Può essere combinato con altri moduli QCOON per creare sistemi sanitari completi.
Dati Tecnici:
| Superficie: | 15 m² |
| L x P x A: | 6055 mm × 2435 mm × 3042 mm |
| Alt. Int. Netta: | 2700 mm |
| Colore Esterno: | RAL7015/RAL7016 |
| Colore Interno: | RAL9010 |
Isolamento:
| Pavimento: | 80mm Lana Minerale |
| Pannelli Esterni: | 60mm PIR (0,37 W/m2 K) EI15 |
| Gruppo Tetto: | 100mm PIR (0,22 W/m2 K) EI30 |
Sovraccarichi:
| Pavimento: | 400 kg/m² |
| Neve: | 300 kg/m² |
QC25 - 15mq (6x2.5m)
Il QC25 è un modulo sanitario con reparto sanitario completo di wc, doccia e bidet, progettato per cantieri, aree sportive o installazioni temporanee dove sono necessari spazi per l’igiene personale. La disposizione interna garantisce comfort, praticità d’uso e manutenzione semplice.
Dati Tecnici:
| Superficie: | 15 m² |
| L x P x A: | 6050 mm × 2435 mm × 3042 mm |
| Alt. Int. Netta: | 2700 mm |
| Colore Esterno: | RAL7015/RAL7016 |
| Colore Interno: | RAL9010 |
Isolamento:
| Pavimento: | 80mm Lana Minerale |
| Pannelli Esterni: | 60mm PIR (0,37 W/m2 K) EI15 |
| Gruppo Tetto: | 100mm PIR (0,22 W/m2 K) EI30 |
Sovraccarichi:
| Pavimento: | 400 kg/m² |
| Neve: | 300 kg/m² |
Varie:

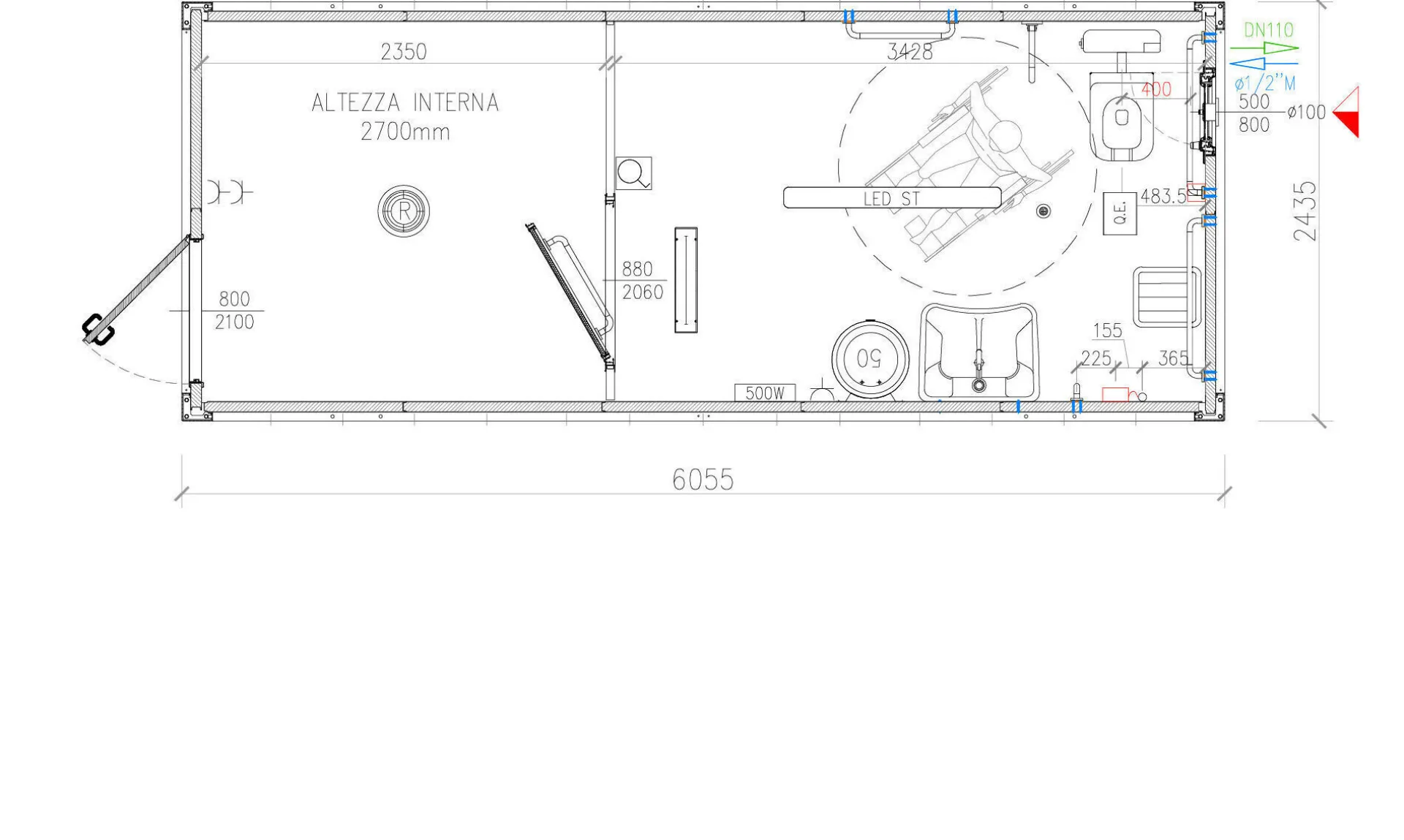

QC27 - 15mq (6x2.5m)
Il QC27 è un modulo sanitario accessibile progettato per garantire piena fruibilità anche a persone con disabilità. È dotato di WC, lavabo e doccia con spazi adeguati alla mobilità assistita. La configurazione interna assicura comfort, sicurezza e facilità di utilizzo.
Dati Tecnici:
| Superficie: | 15 m² |
| L x P x A: | 6055 mm × 2435 mm × 3042 mm |
| Alt. Int. Netta: | 2700 mm |
| Colore Esterno: | RAL7015/RAL7016 |
| Colore Interno: | RAL9010 |
Isolamento:
| Pavimento: | 80mm Mineralwolle |
| Pannelli Esterni: | 60mm PIR (0,37 W/m2 K) EI15 |
| Gruppo Tetto: | 100mm PIR (0,22 W/m2 K) EI30 |
Sovraccarichi:
| Pavimento: | 400 kg/m² |
| Neve: | 300 kg/m² |

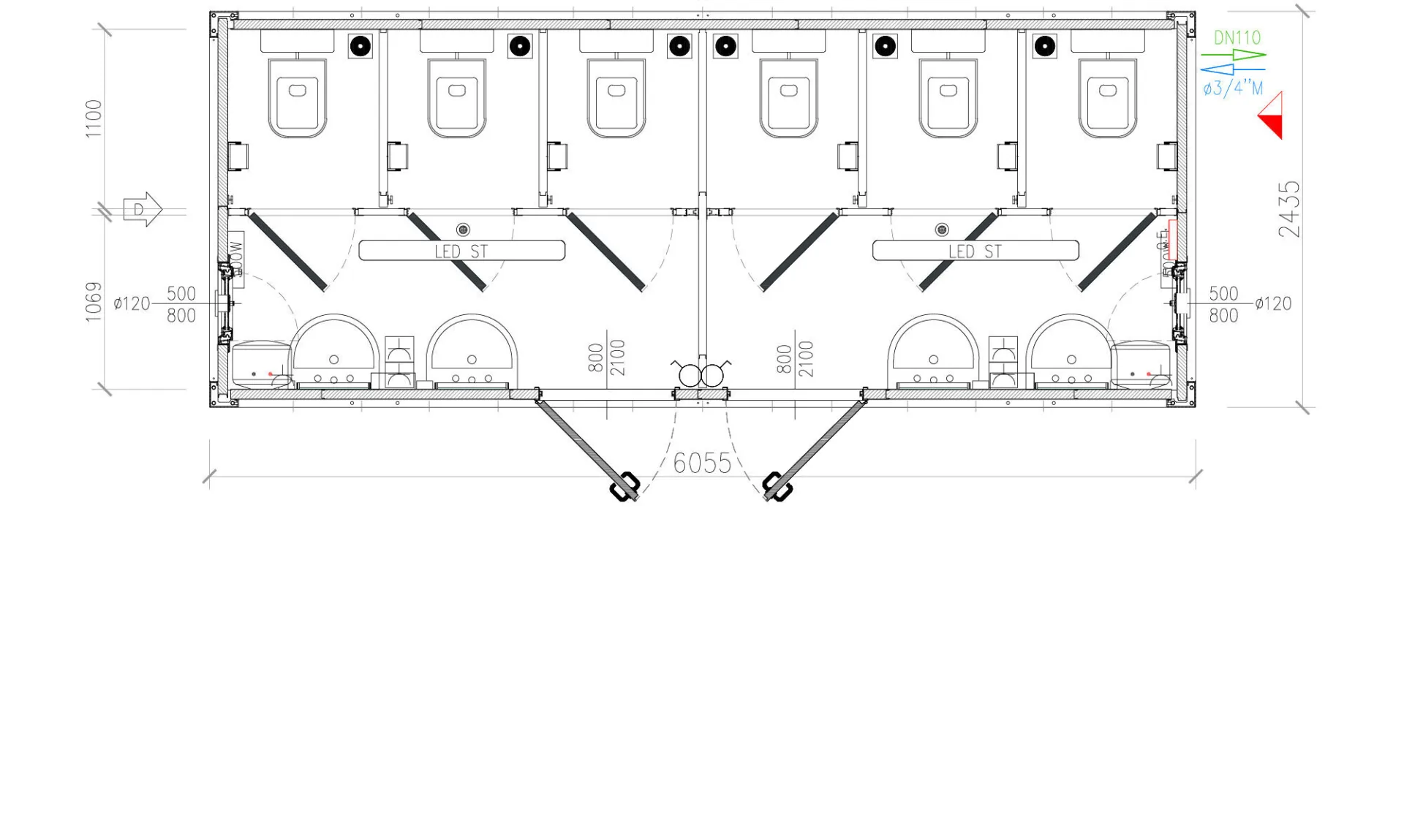

QC28 - 15mq (6x2.5m)
Il QC28 è un modulo sanitario prefabbricato con sei cabine WC separate e lavabi, progettato per cantieri, eventi e installazioni temporanee con elevata affluenza. La distribuzione degli impianti garantisce robustezza, facilità di manutenzione e affidabilità nel tempo, mentre le superfici igieniche e facilmente lavabili assicurano semplicità di gestione.
Dati Tecnici:
| Superficie: | 15 m² |
| L x P x A: | 6055 mm × 2435 mm × 3042 mm |
| Alt. Int. Netta: | 2700 mm |
| Colore Esterno: | RAL7015/RAL7016 |
| Colore Interno: | RAL9010 |
Isolamento:
| Pavimento: | 80mm Mineralwolle |
| Pannelli Esterni: | 60mm PIR (0,37 W/m2 K) EI15 |
| Gruppo Tetto: | 100mm PIR (0,22 W/m2 K) EI30 |
Sovraccarichi:
| Pavimento: | 400 kg/m² |
| Neve: | 300 kg/m² |

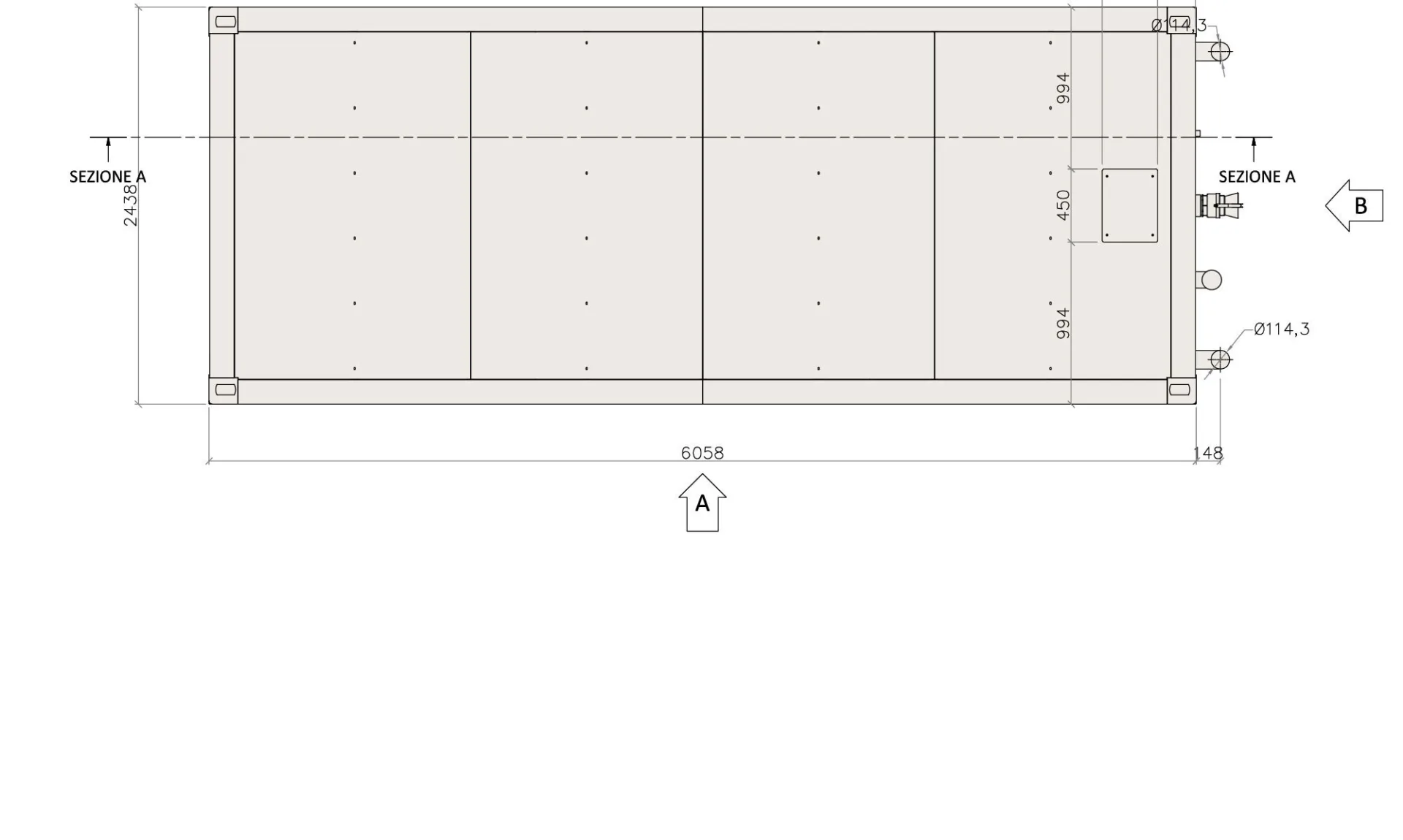

QC31 - 7mc (6x2.5m)
Il QC31 è una cisterna sanitaria progettata per supportare moduli WC e servizi igienici in contesti temporanei. Garantisce un accumulo sicuro ed efficiente delle acque reflue e può essere integrata facilmente nei sistemi modulari QCOON per cantieri ed eventi.
Capacità Utile 7m³ - Allaccio Idrico Ø interno 110 mm.
Dati Tecnici:
| Superficie: | 15 m² |
| L x P x A: | 6055 mm × 2435 mm × 690 mm |
| Colore Esterno: | RAL7015/RAL7016 |
| Colore Interno: | RAL9010 |

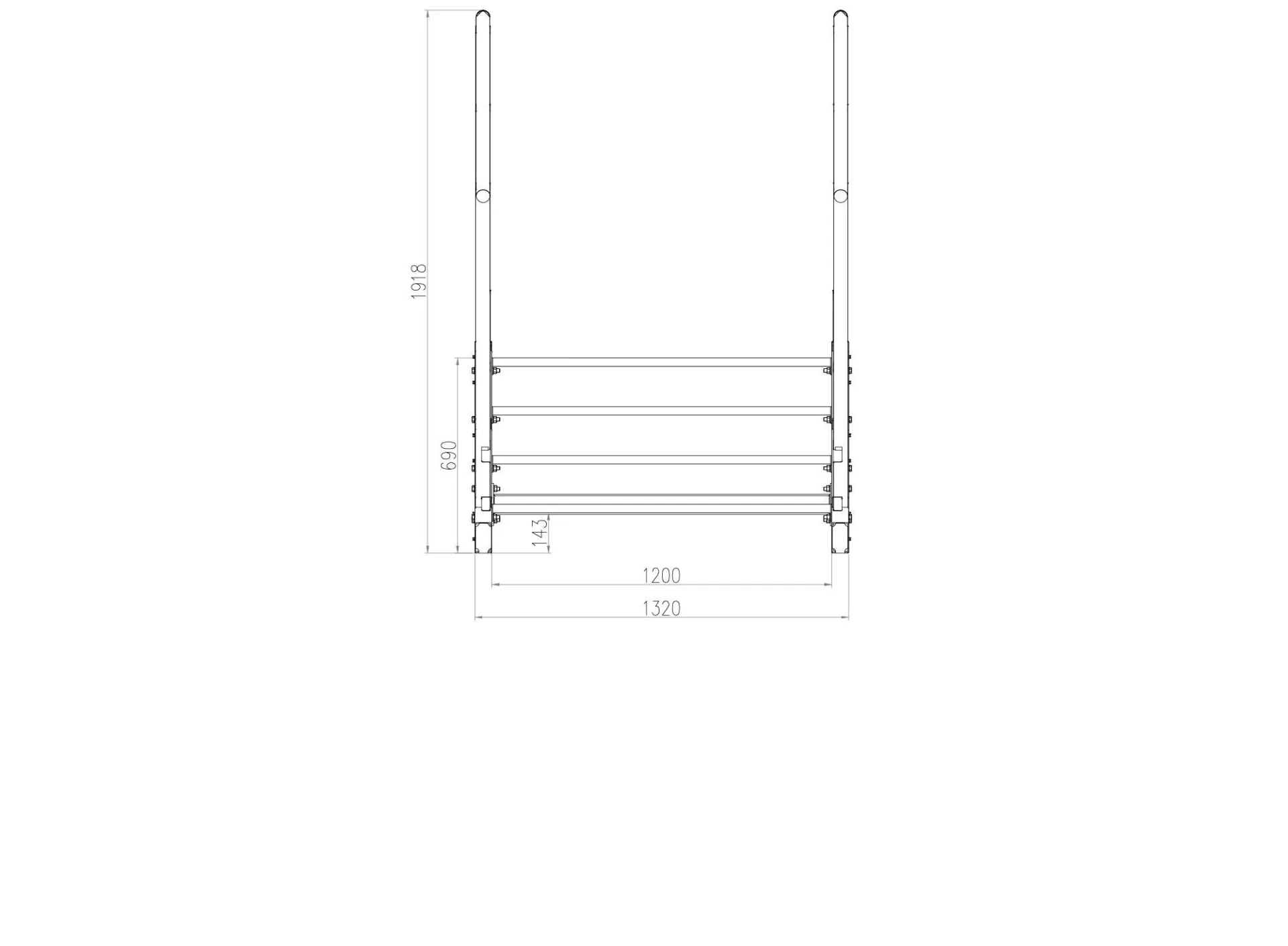

QC31s Scaletta
La QC31s è una scaletta di accesso progettata per i moduli sanitari installati sopra cisterna QC31. La struttura robusta in acciaio garantisce stabilità e sicurezza durante l’utilizzo. È ideale per cantieri, eventi e installazioni temporanee.
Isolamento EI di tetto e pareti laterali (100mm/60mm)
I pannelli laterali e il gruppo tetto con isolamento in PIR sono progettati per garantire un’elevata efficienza energetica, contribuendo alla riduzione delle dispersioni termiche e dei consumi.
I materiali impiegati presentano classi di resistenza al fuoco certificate (EI15 per i pannelli laterali, EI30 per il gruppo tetto), in conformità alle normative applicabili.
Tutti i componenti sono corredati da certificazioni di prodotto in materia di isolamento, sicurezza e comportamento al fuoco.
Blocchi d’angolo pressofusi di tipo marino
I blocchi d’angolo completi di certificazione ISO 1161:2016 pressofusi contribuiscono a una maggiore stabilità strutturale, riducendo torsioni e sollecitazioni e favorendo una durabilità elevata nel tempo.
L’impiego di blocchi d’angolo certificati ISO consente una movimentazione standardizzata in ambito logistico e intermodale, con benefici in termini di efficienza operativa.
Il modulo è inoltre dotato di tasche per carrello elevatore ISO 1496-1 con sezione 360 × 100 mm e interasse 2050 mm.
L’integrazione tra blocchi d’angolo, tasche a norma, pavimento e copertura genera un sistema solido, progettato per condizioni di utilizzo e movimentazioni intensive.
Oscuranti integrati a scomparsa nel vetro
Gli oscuranti integrati nella vetrocamera QCOON consentono un controllo efficace della luce e della privacy, senza alterare l’estetica del modulo.
Protetti da polvere, urti e agenti atmosferici, garantiscono lunga durata e manutenzione ridotta.
Il design pulito e privo di elementi a vista contribuisce a un’immagine ordinata e professionale degli ambienti interni.
Struttura sovrapponibile fino a 4 livelli
La struttura modulare è progettata per la sovrapposizione fino a quattro livelli, consentendo un utilizzo efficiente dello spazio disponibile.
La configurazione verticale può contribuire a ridurre l’ingombro a terra e a ottimizzare le opere di fondazione.
La realizzazione avviene previa verifica tecnica e nel rispetto delle normative vigenti.
